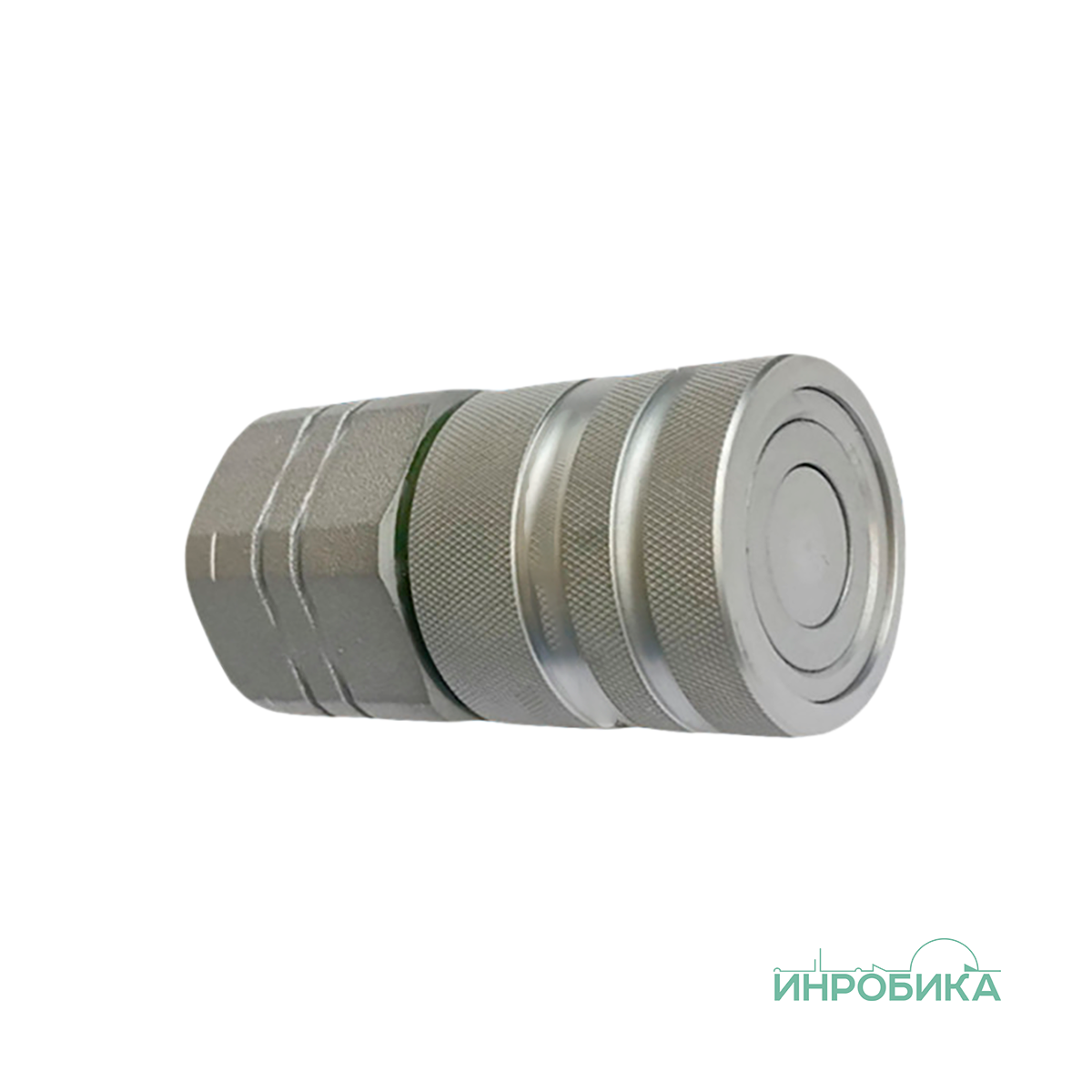

Быстроразъёмная муфта (мама) БРС серии ISO 16028 Flat Face — стальная гидравлическая муфта с плоским торцом, предназначенная для быстрого подключения и отключения гидравлических линий в мобильной и промышленной гидравлике. Серия соответствует стандарту ISO 16028 и применяется на строительной, дорожной, сельскохозяйственной и коммунальной технике, включая мини-погрузчики, экскаваторы, дорожные фрезы, буровые установки и навесное гидравлическое оборудование. Конструкция с плоским клапаном уменьшает утечку рабочей жидкости при соединении и разъединении, а также снижает вероятность попадания загрязнений внутрь гидросистемы. Муфта изготовлена из стали с защитным покрытием MATE 1000 (ZnNi), стандартные уплотнения выполнены из NBR; по запросу возможно изготовление уплотнений для особых рабочих сред и температурных условий. Соединение выполняется нажатием с фиксацией, разъединение – отведением наружной гильзы. Температурный диапазон стандартного исполнения составляет от −25 до +125 °C. Максимальное рабочее давление зависит от типоразмера: от 200 до 420 бар. Муфта не предназначена для соединения под давлением.

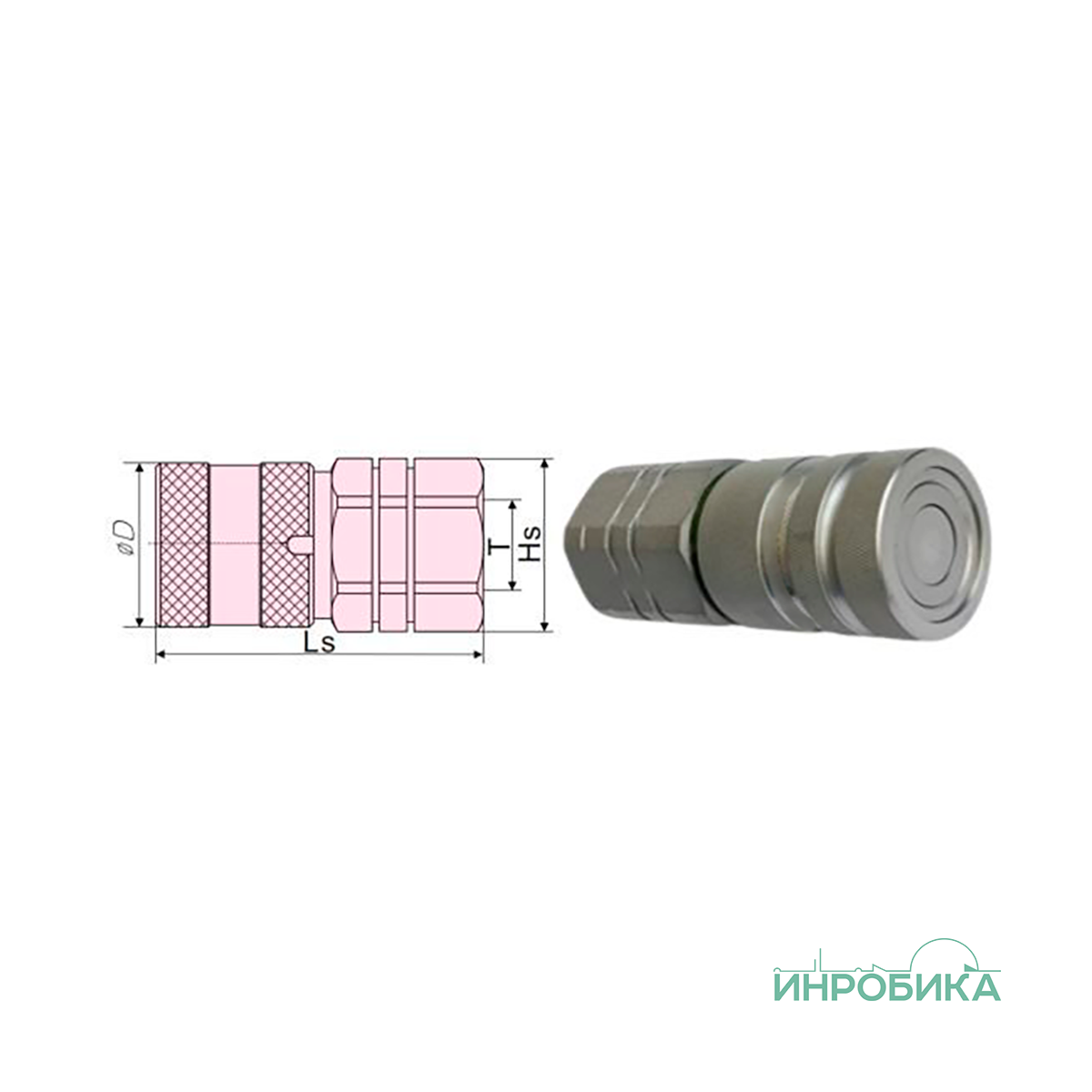

Серия выпускается в типоразмерах от 1/4″ до 2″ с различными вариантами присоединения, включая резьбы NPT, BSPP, UNF и метрические соединения. Допустимое давление зависит от размера: например, для исполнения 1/4″ оно составляет до 420 бар, для 1/2″ – до 350 бар, для 1″ – до 350 бар, а для 2″ – до 250 бар. При подборе необходимо учитывать типоразмер, присоединительную резьбу, рабочее давление и совместимость с ответным ниппелем: совпадение стандарта не гарантирует совместимость любых исполнений. Перед разъединением рекомендуется сбросить остаточное давление в гидросистеме согласно инструкции оборудования.
Является аналогом муфт БРС серий:
- Stucchi A;
- Faster FFH;
- Parker FEM;
- CEJN X65;
- Dixon HT;
- DNP PLT4;
- Voswinkel FH;
- Gromelle 629-A.
