Всасывающие фитинги OMFB серии GOLD

Всасывающие фитинги OMFB серии GOLD предназначены для подключения рукавов во всасывающих линиях гидравлических систем. Они используются при монтаже гидравлических насосов и баков на грузовых автомобилях и специальной технике.

В каталоге ИНРОБИКА представлены прямые и угловые фитинги серии GOLD с различными размерами резьбы и вариантами подключения рукавов. Можно подобрать исполнение для прямого соединения или изменения направления всасывающей линии под углом 45° либо 90°.

Виды всасывающих фитингов GOLD

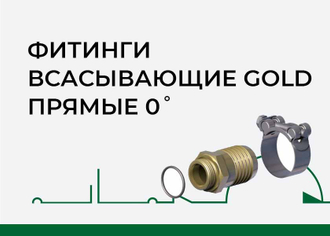

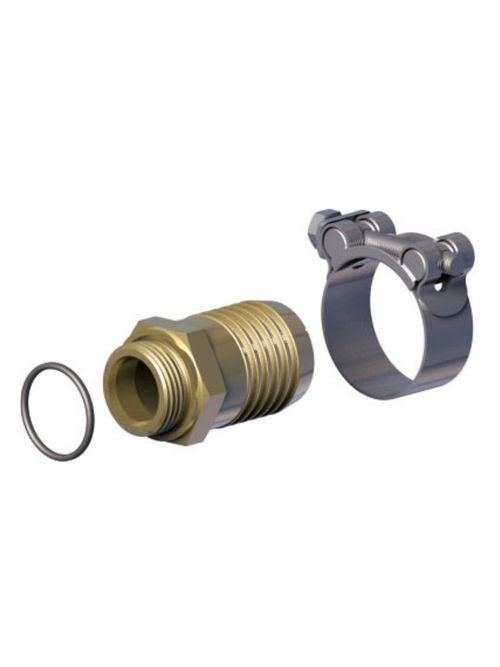

• Прямые фитинги 0° – для подключения рукава без изменения направления соединения.

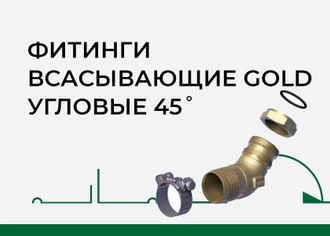

• Угловые фитинги 45° – для компоновки всасывающей линии с умеренным изменением направления.

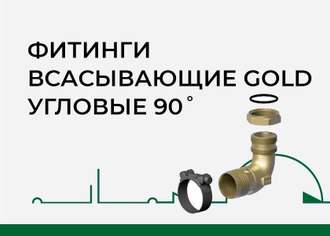

• Угловые фитинги 90° – для монтажа в ограниченном пространстве и подключения рукава под прямым углом.

В зависимости от модели фитинги имеют разные размеры резьбы, внутренние диаметры рукавов и диапазоны наружного диаметра рукава под хомут.

Конструкция и особенности

Фитинги серии GOLD имеют штуцерную часть для установки всасывающего рукава и резьбовую часть для подключения к гидравлическому узлу. На штуцере предусмотрена поверхность типа «ёлочка» для фиксации рукава хомутом. В зависимости от исполнения фитинг может иметь уплотнительное кольцо и установочную гайку для позиционирования и фиксации.

В ассортименте встречаются модели из оцинкованной стали и латуни. Материал, габариты и монтажные параметры необходимо проверять в карточке конкретного изделия.

Как подобрать всасывающий фитинг

При выборе фитинга OMFB GOLD учитывайте:

1. Размер и тип резьбы на стороне подключения к насосу или гидравлическому баку.

2. Внутренний диаметр всасывающего рукава – он должен соответствовать штуцерной части фитинга.

3. Наружный диаметр рукава в зоне крепления – для правильного выбора хомута и надёжной фиксации.

4. Угол исполнения – прямой 0°, угловой 45° или 90°.

5. Монтажные размеры – вылет, габариты и доступное пространство для установки.

6. Материал и параметры монтажа – в том числе допустимый момент затяжки, указанный производителем для конкретной модели.

Не выбирайте фитинг только по диаметру резьбы: необходимо также проверить параметры рукава и геометрию подключения.

Заказ фитингов OMFB GOLD в ИНРОБИКА

В каталоге ИНРОБИКА можно подобрать всасывающие фитинги OMFB GOLD для монтажа и обслуживания гидравлических систем грузовых автомобилей и спецтехники.

Для точного подбора подготовьте размер резьбы, внутренний и наружный диаметры рукава, требуемый угол подключения и, если возможно, артикул установленного фитинга. Перед заказом проверьте соответствие выбранной модели параметрам вашей гидросистемы.
