Аксиально-поршневые насосы с наклонным блоком
В каталоге ИНРОБИКА представлены аксиально-поршневые гидравлические насосы OMFB с наклонным блоком для гидравлических систем грузовых автомобилей и специальной техники. Насосы этого типа применяются, в частности, для привода гидравлического оборудования через коробку отбора мощности (КОМ). При выборе необходимо учитывать характеристики насоса, конструкцию привода и требования гидросистемы.
В категории представлены серии HDS ISO, HDS UNI, HDT ISO, MDS ISO и TWIN FLOW, а также клапаны для насосов с наклонным блоком. В зависимости от модели доступны разные рабочие объёмы и варианты присоединения. Это позволяет подобрать оборудование для различных условий монтажа и эксплуатации.
Серии аксиально-поршневых насосов OMFB

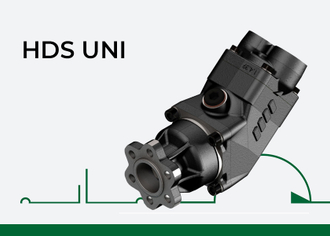

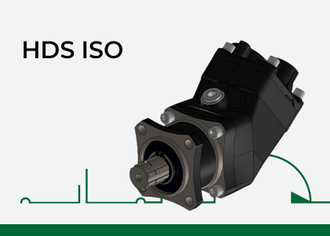

HDS ISO и HDS UNI

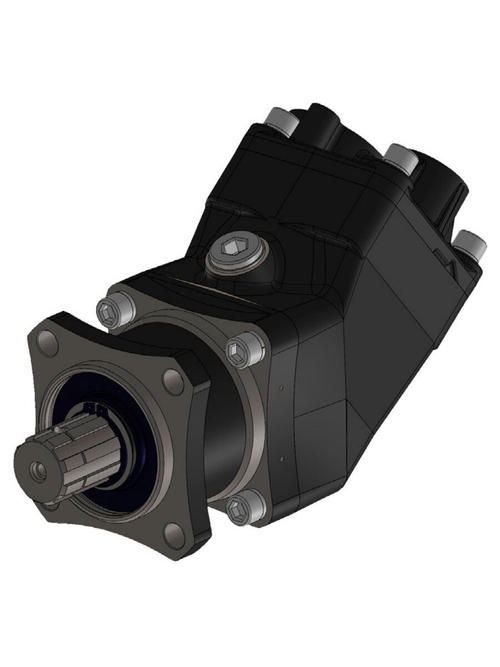

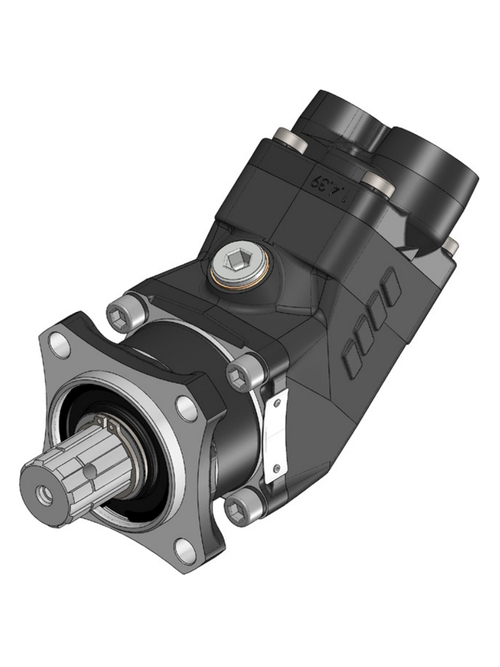

HDS – однонаправленные аксиально-поршневые насосы с наклонным блоком и рабочим объёмом от 12 до 108 см³/об. Серия доступна с присоединением ISO на 4 болта и в исполнении UNI.
При подборе насоса HDS необходимо учитывать требуемый рабочий объём, направление вращения, допустимые рабочие параметры и совместимость присоединения с коробкой отбора мощности.

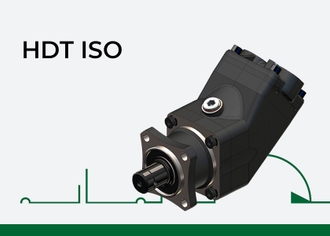

HDT ISO – компактные насосы для ограниченного пространства
HDT – компактные аксиально-поршневые насосы с наклонным блоком, доступные с рабочим объёмом 75, 84, 96 и 108 см³/об.
Особая форма корпуса облегчает установку в условиях ограниченного монтажного пространства. Это особенно актуально, когда насос устанавливается на соосную коробку отбора мощности, а карданный вал автомобиля имеет большой диаметр.
При выборе HDT следует учитывать не только характеристики насоса, но и доступное пространство вокруг узла привода, положение карданного вала и особенности монтажа.

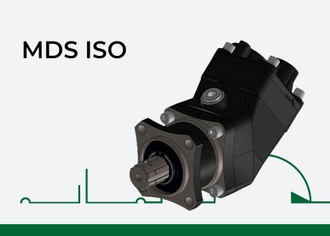

MDS ISO – насосы для самосвальных систем высокого давления
MDS – однонаправленные аксиально-поршневые насосы с наклонным блоком, доступные с рабочим объёмом 80 и 130 см³/об. Они предназначены, в частности, для самосвальных гидравлических систем высокого давления.
Насосы MDS имеют фланцевое присоединение ISO на 4 отверстия. При подборе необходимо проверить требуемый рабочий объём, допустимое давление и соответствие параметров насоса характеристикам гидросистемы.

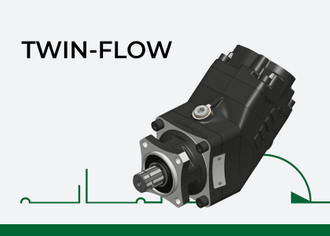

TWIN FLOW – двухпоточные насосы
TWIN FLOW – однонаправленные аксиально-поршневые насосы с наклонным блоком, имеющие две независимые линии нагнетания. Они позволяют организовать подачу рабочей жидкости по двум отдельным контурам в соответствии с проектом гидравлической системы.
Доступны исполнения со следующими сочетаниями рабочих объёмов:
-
53 + 53 см³/об;
-
76 + 76 см³/об;
-
70 + 53 см³/об;
-
70 + 35 см³/об.
При выборе TWIN FLOW важно учитывать требуемую подачу каждого контура, рабочее давление, частоту вращения и схему подключения гидравлического оборудования.
Клапаны для насосов с наклонным блоком
В каталоге представлены перепускные клапаны, предназначенные для использования с насосами HDS, HDT, TWIN FLOW.
Клапан применяется в установках, где насос постоянно вращается при работающем двигателе, например при использовании КОМ без муфты или при непосредственном приводе от двигателя. В подобных системах весь поток насоса может постоянно циркулировать по гидролиниям, даже когда полная подача не требуется. Это способно приводить к лишним энергетическим потерям и нагреву масла.
Перепускной клапан позволяет возвращать часть потока внутри насоса, уменьшая объём жидкости, проходящей через внешние трубопроводы. При этом необходимо обеспечить минимальный расход через систему, достаточный для охлаждения насоса. Для типичного исполнения производитель указывает ориентир 5–10 л/мин; конкретные требования следует сверять с технической документацией клапана и насоса.
При выборе клапана необходимо учитывать модель насоса, схему гидравлической системы и режим работы привода.
Как выбрать аксиально-поршневой насос
Для подбора насоса на грузовой автомобиль или спецтехнику рекомендуется проверить следующие параметры:
-
Рабочий объём. Для HDS доступны значения от 12 до 108 см³/об; HDT – 75, 84, 96 и 108 см³/об; MDS – 80 и 130 см³/об. Для TWIN FLOW учитывается рабочий объём каждого из двух контуров.
-
Тип присоединения. Проверьте соответствие ISO на 4 болта или UNI конструкции КОМ и монтажным требованиям.
-
Направление вращения. Учитывайте направление вращения приводного вала и требования конкретной модели.
-
Допустимые рабочие параметры. Сопоставьте требуемое давление и частоту вращения с техническими характеристиками выбранного насоса.
-
Монтажное пространство. Для установки в стеснённых условиях рассмотрите компактную серию HDT.
-
Конфигурация гидросистемы. Если требуются две независимые линии нагнетания, обратите внимание на серию TWIN FLOW.
-
Условия работы КОМ. Если насос постоянно вращается при работающем двигателе, проверьте, требуется ли предусмотренное производителем решение для перепуска части потока.
Не следует выбирать насос только по рабочему объёму или внешнему виду. Совместимость с коробкой отбора мощности, приводом и гидравлической системой необходимо подтвердить до установки.
Купить аксиально-поршневой насос OMFB в ИНРОБИКА
В каталоге ИНРОБИКА можно подобрать аксиально-поршневые насосы с наклонным блоком по серии, рабочему объёму и типу присоединения. Для выбора доступны насосы HDS ISO, HDS UNI, HDT ISO, MDS ISO и TWIN FLOW, а также клапаны для соответствующих гидравлических систем.
Если насос подбирается для замены установленного оборудования или комплектации новой гидросистемы, подготовьте маркировку насоса, модель коробки отбора мощности, требуемые рабочие параметры и сведения об условиях монтажа. Для установки в ограниченном пространстве дополнительно проверьте габариты узла привода и расположение карданного вала.
Часто задаваемые вопросы
Для чего применяются аксиально-поршневые насосы с наклонным блоком?
Они используются для подачи рабочей жидкости в гидравлические системы мобильной техники, включая грузовые автомобили и спецтехнику с приводом насоса от коробки отбора мощности.
Чем отличаются серии HDS, HDT и MDS?
HDS – однонаправленные насосы с рабочим объёмом 12–108 см³/об и вариантами присоединения ISO на 4 болта и UNI. HDT – компактные насосы с рабочим объёмом 75, 84, 96 и 108 см³/об для монтажа в условиях ограниченного пространства. MDS – насосы с рабочим объёмом 80 и 130 см³/об, предназначенные, в частности, для самосвальных гидросистем высокого давления.
Что такое насос TWIN FLOW?
Это однонаправленный аксиально-поршневой насос с двумя независимыми линиями нагнетания. В зависимости от модели доступны сочетания рабочих объёмов 53 + 53, 76 + 76, 70 + 53 и 70 + 35 см³/об.
Какой насос выбрать, если пространство для установки ограничено?
Для таких условий стоит рассмотреть серию HDT. Её компактная форма корпуса облегчает установку, в том числе на соосные КОМ при ограниченном зазоре между насосом и карданным валом. Возможность монтажа необходимо проверять по габаритам конкретного исполнения.
Для чего нужен перепускной клапан насоса HDS?
Он позволяет частично возвращать поток рабочей жидкости внутри насоса, если насос постоянно вращается, а полная подача через внешние гидролинии не требуется. Это помогает снизить лишние потери энергии и нагрев масла. При этом необходимо соблюдать требования производителя к минимальному расходу для охлаждения.
Как подобрать насос для КОМ грузового автомобиля?
Необходимо знать модель КОМ, рабочий объём насоса, направление вращения, допустимые давление и частоту вращения, тип присоединения и условия монтажа. Для TWIN FLOW дополнительно проверяют требуемые параметры обеих линий нагнетания.
